Streichmaß zum Anreißen paralleler Linien

Preise sind für diese Kategorie und ihre Kundengruppe ausgeblendet

Produktnummer: 03-18895

Produktinformationen "Streichmaß zum Anreißen paralleler Linien"

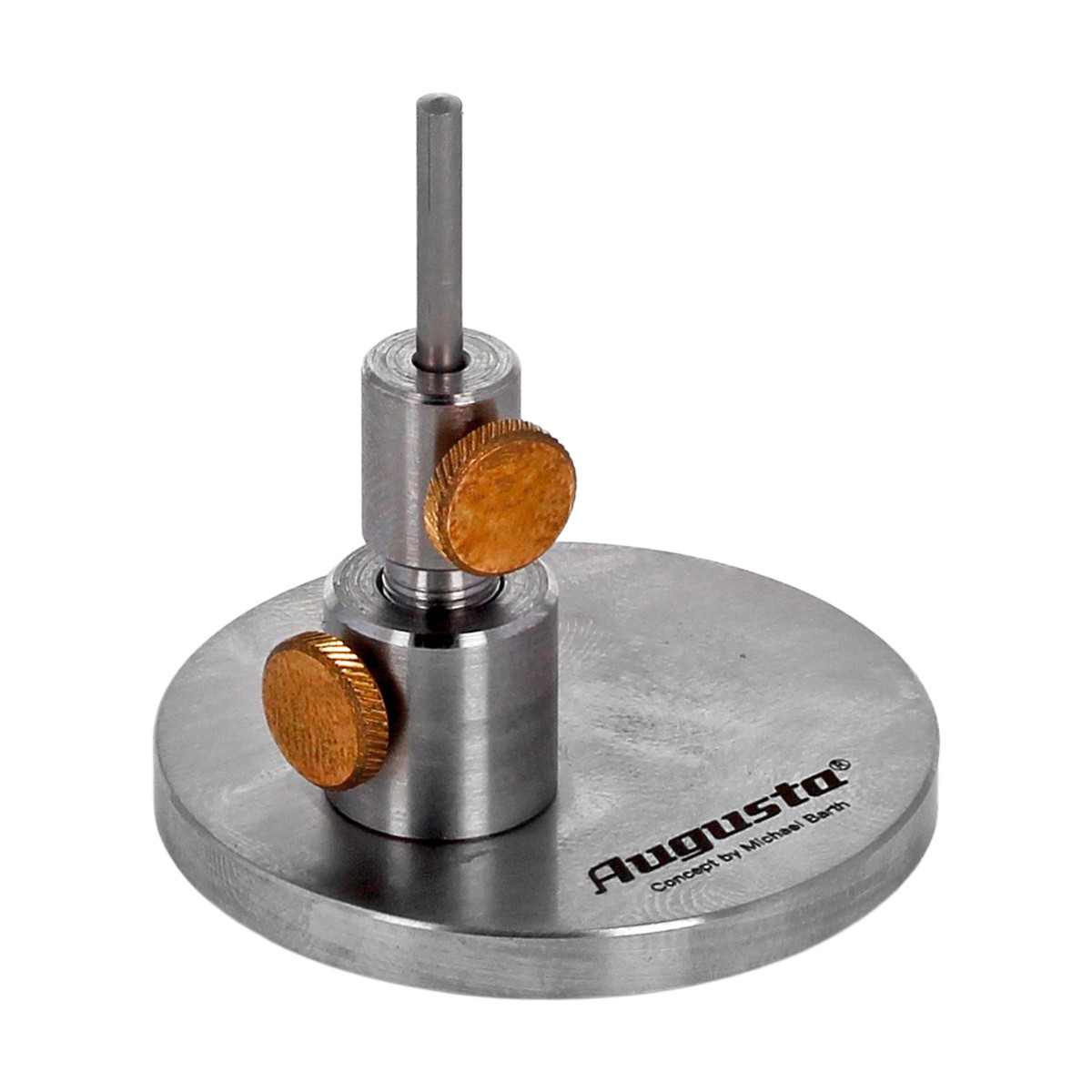

Streichmaß zum Anreißen paralleler Linien

Diese Augusta^®Anreißlehre ermöglicht das exakte Anreißen paralleler Linien auf Ringen – sowohl innen als auch außen. Sie darf auf keiner Fasser-/ Goldschmiedewerkstatt fehlen.
Dank der stabilen Auflagefläche und der durchdachten Justiermechanik lassen sich Linien mit immer gleich bleibendem Abstand und bei höchster Genauigkeit und Wiederholbarkeit markieren.
Die Halterung ist kompatibel mit Werkzeugen mit 2,35 mm Schaftdurchmesser

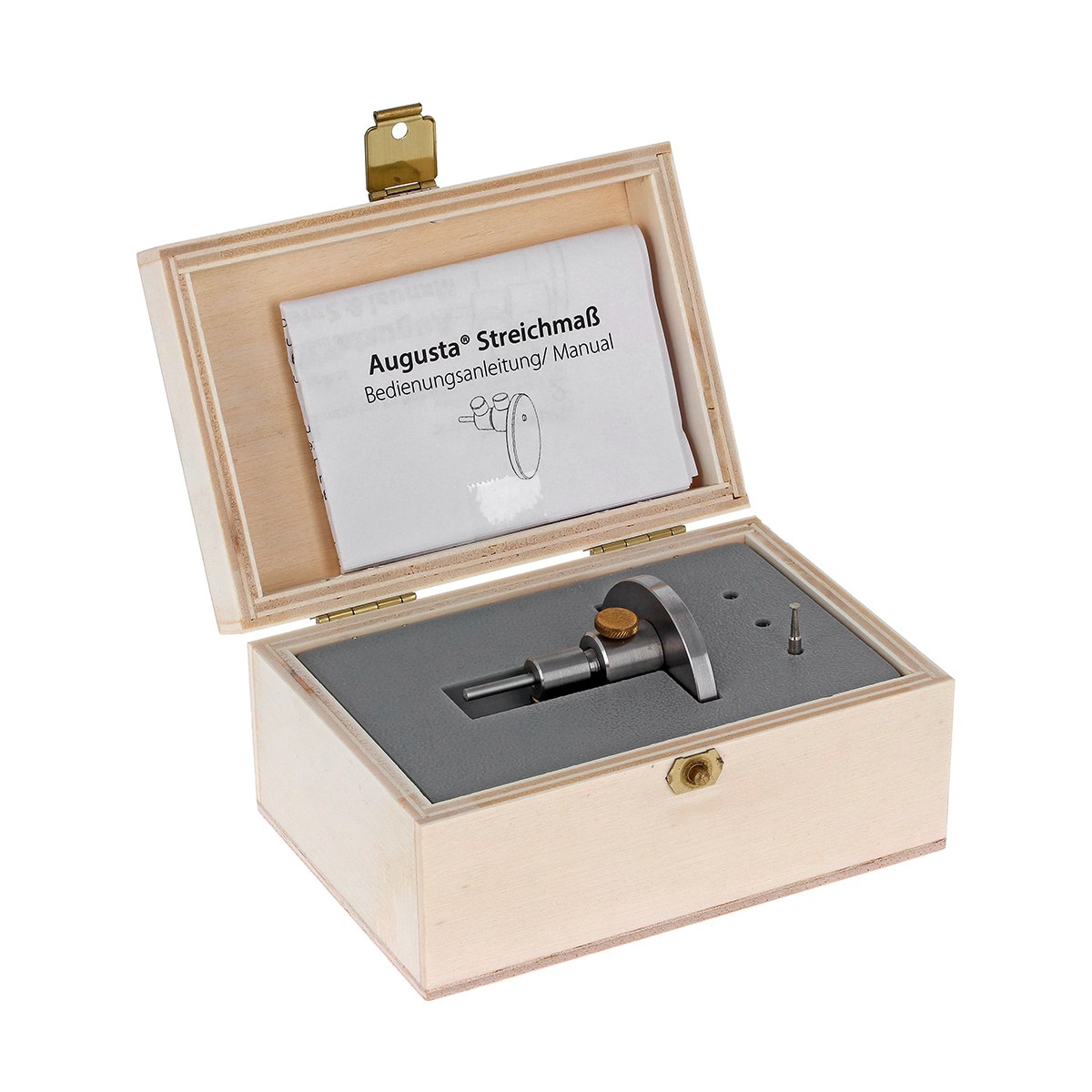

Lieferumfang:

Streichmaß
1x Diamant-Anreißwerkzeug für feinste Markierungen
1x gezahntes Anreißwerkzeug für tiefe, deutliche Linien

Bedienungsanleitung:

Einsatz des Anreißwerkzeugs:
Setzen Sie ein Anreißwerkzeug mit 2,35 mm Schaftdurchmesser in die Halterung ein.
Im Lieferumfang sind zwei Varianten enthalten:
- Diamantstift: für sehr feine, präzise Linien
- Gezahnter Stift: für tiefe, deutlich sichtbare Linien
Achten Sie darauf, dass das Anreißwerkzeug fest und sicher eingespannt ist.
Grobeinstellung (Schraube 1):
Lösen Sie die Feststellschraube (Schraube 1).
Stellen Sie den gewünschten Abstand grob ein.
Ziehen Sie Schraube 1 wieder fest.
Feineinstellung (Schraube 2):
Nutzen Sie die Feingewindeschraube (Schraube 2), um die Position präzise einzustellen.
Drehen Sie die Schraube langsam, bis der exakte Abstand erreicht ist.
Prüfen Sie die Einstellung am Werkstück.
Vorbereitung des Werkstücks:
Legen Sie den Ring mit der gewünschten Fläche plan und stabil auf die Grundplatte des Werkzeugs. Achten Sie darauf, dass das Werkstück nicht verrutschen kann.
Anreißen:
Führen Sie das eingesetzte Anreißwerkzeug langsam, gleichmäßig und mit kontrolliertem Druck am Werkstück entlang, um eine präzise Linie zu erzeugen.
Vermeiden Sie ruckartige Bewegungen.

Ring auf Abbildung dient nur zu Anschauungszweck und ist nicht Teil des Lieferumfangs!
